當前位置：內部資料：精誠工科氣密性檢測原理流出
發布時間：2019-08-13 16:41:02
對具有密閉容器性質的產品來說，如果在使用過程中發生了泄漏且泄漏量超過了允許范圍，不僅產品功能會受到影響，嚴重時可能導致火災、爆炸、有害氣體溢出等嚴重后果，引發不可挽回的損失。為保證產品質量、保障生產、生活的安全，具有密閉容器性質的產品在出廠前都要進行密封性能檢測。因為常采用充氣的方法進行檢測，也稱為氣密性檢測。
▲ 某廠商防水手表
目前國內外比較流行的氣密性檢測方法是利用氣體流量公式進行檢測。
首先測量與泄漏量相關的一些參數，例如壓力、壓差、流量等 , 然后將這些相關量通過一定關系式轉化為相應的泄漏量。這種檢測方法受主觀因素影響小，檢測精度高，并且易于實現自動控制、自動報警，大大提高了檢測效率。根據被測產品的氣密性要求參數不同，依據氣體流量公式進行氣密性檢測的方法又分直壓法、差壓法、流量法等。
下面我們來介紹精誠工科直壓型、流量型、定量型三款儀器氣密性檢測原理。
直壓型氣密性測試儀也叫正壓型，特點是針對任何開放式、有充氣孔產品的防水測試，代表型號有：JC-TC-50、JC-TC-100、JC-TC-500、JC-TC-S20等
▲ 精誠工科直壓型測試儀：JC-TC-50

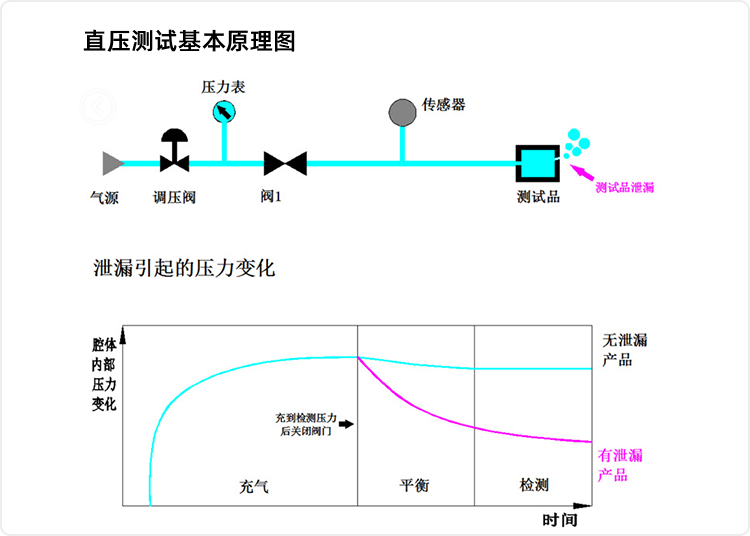

測試原理說明:
直壓型氣密性測試儀采用對產品內部直接加壓分析產品內部壓力變化的方式進行氣密性測試。
測試分3個主要階段：
第一階段：充氣階段
儀器在設定時間內對產品內部充入指定壓力值，例如:15Kpa。如果在設定時間內產品內部壓力達不到指定壓力值，此時儀器會報大漏。
第二階段：平衡階段
當產品內部壓力達到指定壓力值時，此時儀器停止充氣，當儀f器停止充氣后，產品內部的壓力在一定時間內是波動的，此時需要一個時間來讓產品內部壓力波動平穩下來。
第三階段：保壓階段
當產品內部壓力平穩后，儀器進入保壓階段（微漏檢測階段），如果產品沒有發生泄露，如果產品沒有泄露，產品內部的壓力值會保持不變，也就沒有壓力損失值出現，反之則會有壓力損失值顯示（如上圖所示）。
流量型
流量型氣密性測試儀適用于開放式管道或容器的檢漏、堵塞檢測，代表型號有：JC-LM5008

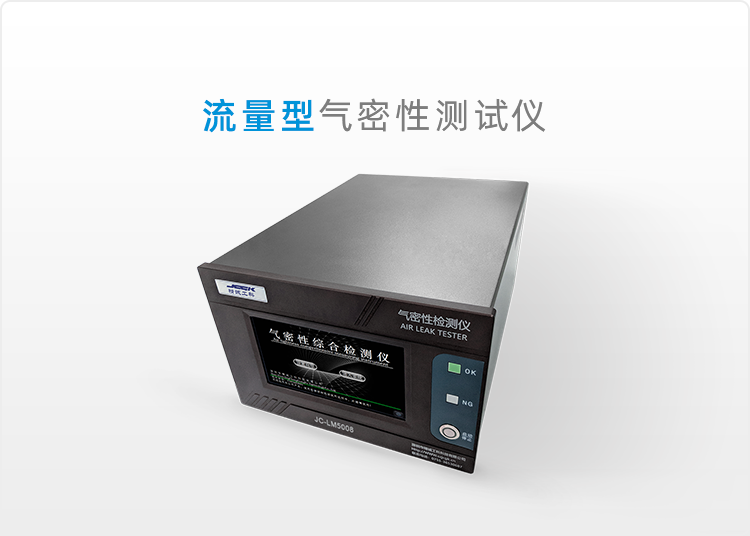

▲ 精誠工科流量型測試儀：JC-LM5008
測試原理說明:
直壓型氣密性測試儀采用對產品內部直接加壓分析產品內部壓力變化的方式進行氣密性測試。

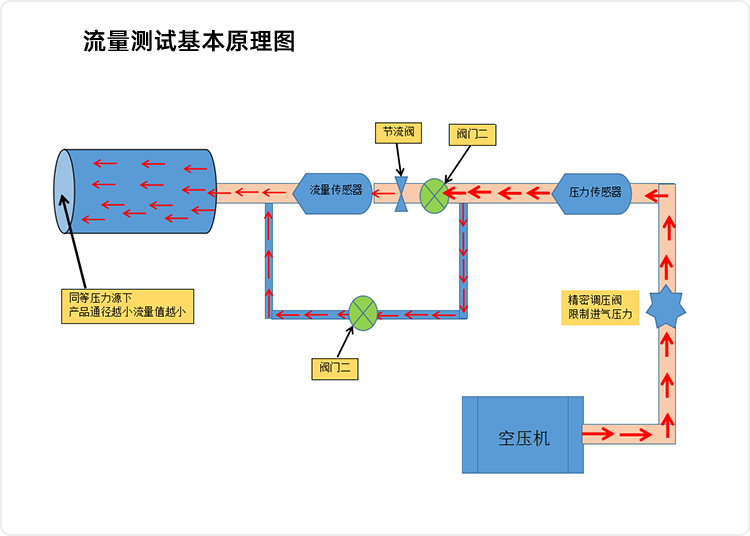

測試流程分3步：
①壓縮空氣通精密調壓閥和壓力傳感器限壓后得到穩定的測試壓力。
②測試壓力通過壓力傳感器進入旁路管路，此時閥門二打開，壓力進入產品內部，當然產品內部流量穩定后閥門二關閉。
③當閥門二關閉后閥門一打開，此時空氣通過節流閥限流再經過流量傳感器最終進入產品內部。如果產品殼體有裂痕，流量傳感器將監測到空氣通過裂痕的流量值。裂痕（通徑）越大流量值越大，反之則越小。
定量型
定量型氣密性測試儀適用于任何全封閉、密閉式產品，同時兼容敞開式，代表型號有：JC-LZ10020

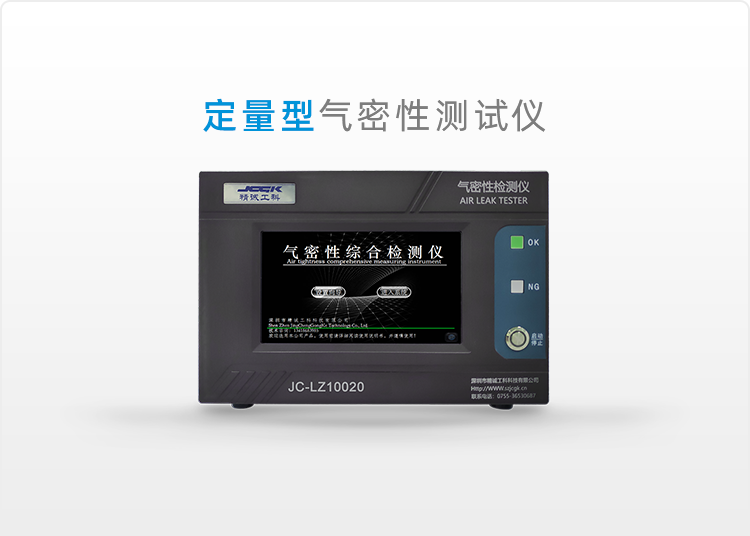

▲ 精誠工科定量型測試儀：JC-LZ10020
測試原理說明:
儀器采用容積分析+壓降分析測試被測產品的泄漏。
測試流程說明：
1、大漏測試

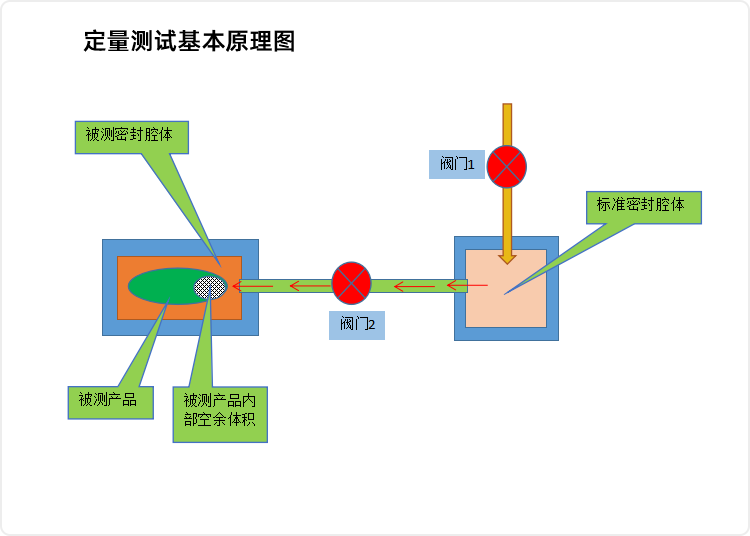

假設標準腔體容積與被測腔體容積比為 1:1 時，當閥門 2 為關閉狀態下，將閥門 1 打開往標準腔體內加壓 50Kpa 的壓力，標準腔體內壓力達到50Kpa后將閥門1關閉，閥門 2 打開，此時標準腔體內部 50Kpa 壓力會流入到被測腔體內，如果被測產品為良品，此時標準腔體與被測腔體連通，體積增大了 1 倍，所以被測腔體內的壓力應該為 50Kpa÷2=25Kpa，如果被測產品是大漏狀態，則此時被測腔體的容積應該是原有腔體容積+產品內部空余容積.當被測腔體容積發生變化，標準腔體內的壓力再流入被測腔體，測試被測腔體內的壓力應該是小于 25Kpa 的，以此來判斷產品的是否存在大的泄漏。
2.微漏測試

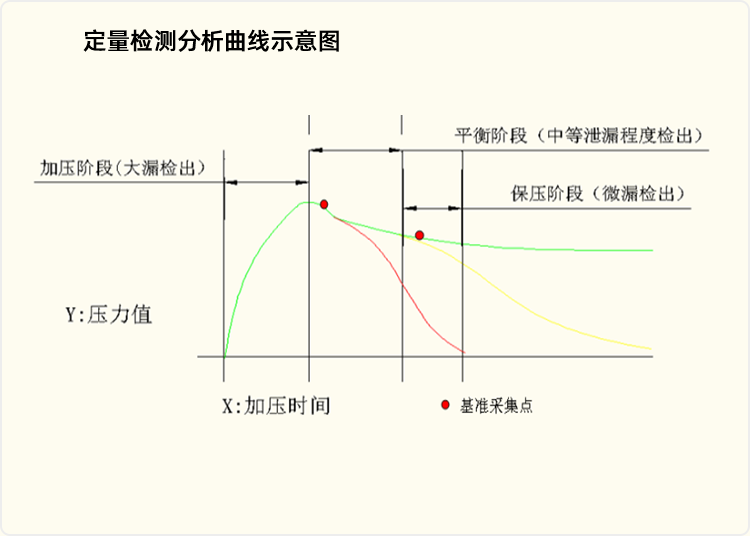

當產品測試不是大漏狀態，儀器會進入微漏測試，測試原理如下圖：
總結：
介紹完直壓型、流量型、定量型三款儀器氣密性檢測原理后，可以看到直壓型氣密性測試儀器精度低、價格便宜，綜合性價比高。而定量型式與流量型測試精度高，價格相對也較高，合適對氣密性（防水）測試要求更高的產品。應該根據不同產品部件特征，選取合理的氣密性檢測設備，力求經濟合理、精確有效。
現代氣密性檢測設備的廣泛應用也將為保證產品質量、保障生產安全、提高企業經濟效益發揮越來越重要的作用。
